Questão
ID 2128471Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

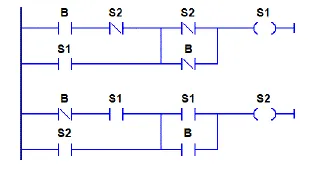

O diagrama Ladder foi inicialmente desenvolvido para projetar e documentar circuitos elétricos utilizando relés. Atualmente, o Ladder é uma das linguagens gráficas mais difundidas na Indústria, principalmente, na programação de Controladores Lógicos Programáveis (CLPs): as funções lógicas de controle de processos são representadas por meio de contatos e bobinas, de modo análogo a um esquema elétrico com os contatos e bobinas para botões, chaves, válvulas e solenoides. A figura, a seguir, apresenta um exemplo de diagrama Ladder, onde: B representa um ponto de entrada digital do CLP, o qual está ligado ao botão pulsador (botoeira tipo push button); S1 é um ponto de saída digital do CLP, o qual está ligado a uma lâmpada L; e S2 é uma memória digital auxiliar (“bobina interna”).
Analise o diagrama dado e assinale a alternativa CORRETA:
