Seja um circuito elétrico representado pelo diagrama da figura abaixo: Onde: V i é o sinal de entrada do circuito, V o é o sinal de saída, R 1 e R 2 são resistores, e C é um capacitor. Para o circuito dado, qual a função de transferência \(G\left(s\right)=V_o\left(s\right)\ ⁄\ \ V_i\left(s\right)\) que modela o sistema dinâmico?

\(G\left(s\right)=\frac{1}{R_1Cs+R_1+R_2}\)

\(G\left(s\right)=\frac{R_1}{R_1Cs+R_2+1}\)

\(G\left(s\right)=\frac{1}{R_1Cs+\left(R_{1\ }\ ⁄\ \ R_2\right)+1}\)

\(G\left(s\right)=\frac{R_2}{R_1Cs+R_2+1}\)

Questão 2128470

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 2128470

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado

Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

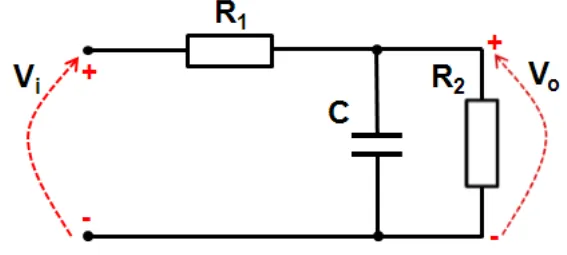

Seja um circuito elétrico representado pelo diagrama da figura abaixo:

Onde: V_ié o sinal de entrada do circuito, V_o é o sinal de saída, R₁ e R₂ são resistores, e C é um capacitor.

Para o circuito dado, qual a função de transferência \(G\left(s\right)=V_o\left(s\right)\ ⁄\ \ V_i\left(s\right)\) que modela o sistema dinâmico?
