Questão
ID 2127972Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Microcontroladores
Ano: 2024 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

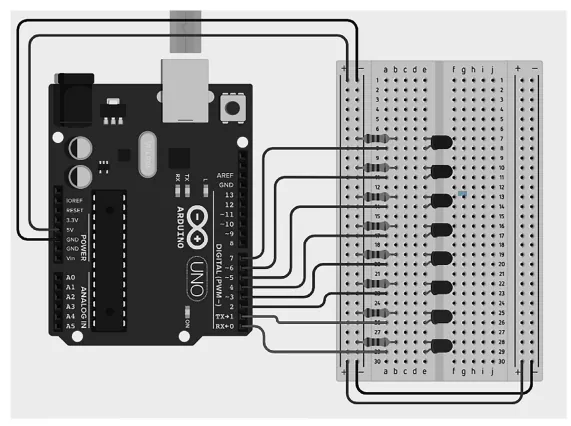

Considere o circuito abaixo baseado em Thinkercad (2024), composto por uma placa Arduino Uno R3, resistores de 2200, leds, placa de ensaio e demais componentes que garantem o seu perfeito funcionamento.

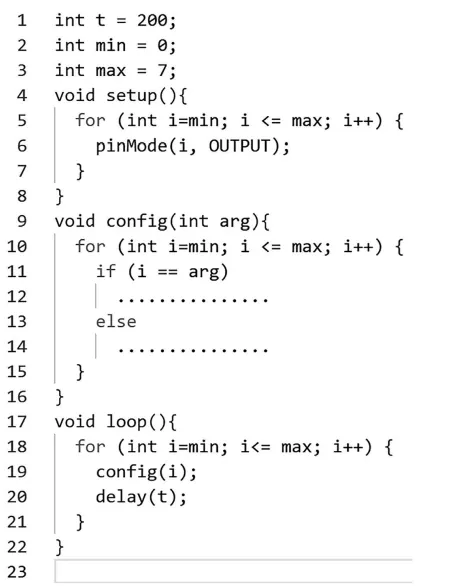

O comportamento esperado do circuito, quando estiver em funcionamento, é o acendimento e desligamento dos leds, alternadamente de baixo (led na posição 28e e 29e na placa de ensaio) para cima (led na posição 7e e 8e na placa de ensaio). Avalie o código fonte e indique quais comandos devem ser preenchidos nas linhas 12 e 14 respectivamente.
(PROGRAM AN LED LIGHT SHOW. (2024). Tinkercad. Disponível em: https://www.tinkercad.
com/lessonplans/program-an-led-light-show. Acesso em: 18 abr. 2024.)
