Questão 2127965

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 2127965

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Microcontroladores

Ano: 2024 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

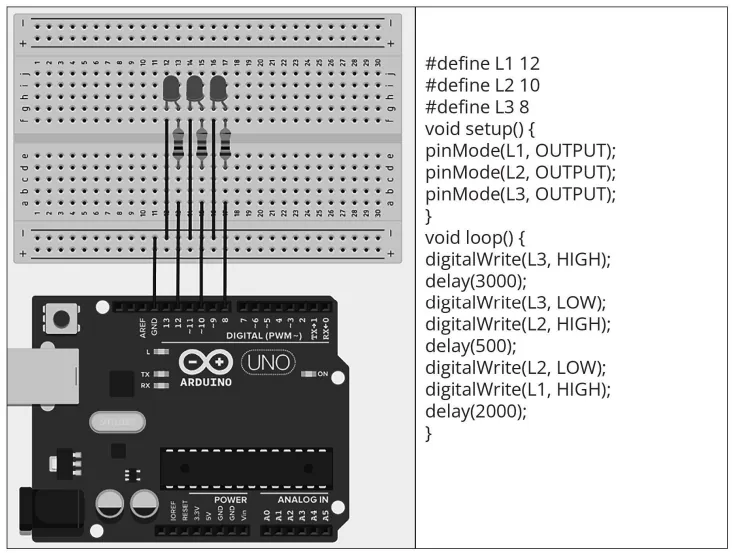

Considere o circuito apresentado na figura abaixo e seu respectivo código fonte implementados no Thinkercad (2024). A placa Arduino Uno R3 possui as seguintes ligações com a placa de ensaio: GND com o barramento comum "-“: 12 com 13 a; porta10 com 15 a; 8 com 17 a. O circuito contém: três resistores de 1K \(\Omega\) , um led (L1) ligado nas posições 12g e 13g na placa de ensaio, um led (L2) ligado nas posições 14g e 15g, um led (L3) ligado nas posições 16g e 17g da placa de ensaio.

(Tinkercad. (2024). Tinkercad. Disponível em: https://www.tinkercad.com/. Acesso em: 18 abr. 2024.)

Após o carregamento, compilação e execução do código fonte, é possível afirmar que:

Alternativa A:
Nenhum led será aceso.
Alternativa B:
Ostrês leds serão acesos e todos permanecerão ligados.
Alternativa C:
OledL1 será aceso e em seguida desligado. O led L2 será aceso e em seguida desligado. O led L3 será aceso e em seguida desligado.
Alternativa D:
OledL3 será aceso e em seguida desligado. O led L2 será aceso e em seguida desligado. O led L1 será aceso e assim permanecerá. Os leds L3 e L2 serão acesos e desligados alternadamente.
Alternativa E:
Os três leds ficarão piscando alternadamente.
