Questão 2127603 de Engenharia Elétrica e Engenharia Eletrônica - IFMT 2024

Questão

ID 2127603

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Microcontroladores

Ano: 2024 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

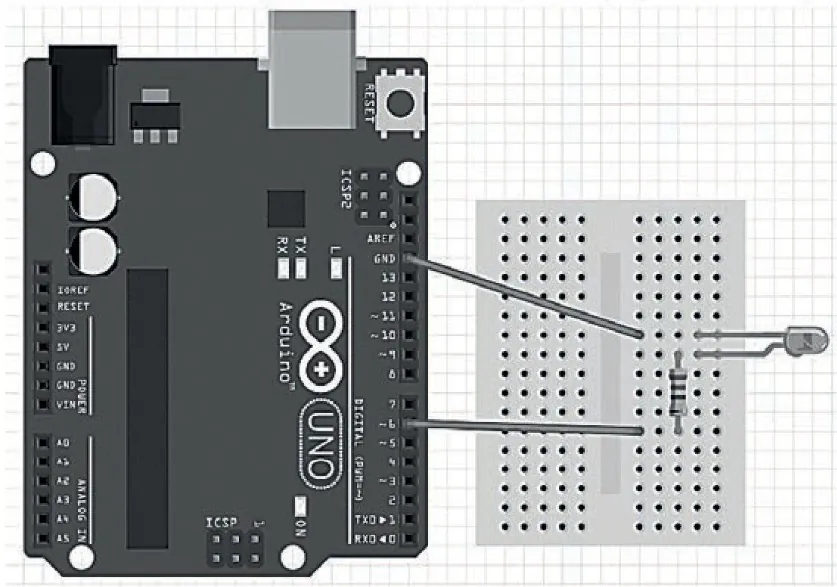

Analise o circuito elétrico/eletrônico a seguir:

O circuito foi projetado para controlar um LED utilizando um microcontrolador arduino UNO R3. O desenvolvedor deseja criar um código que, quando executado pelo microcontrolador, acione o LED por 2 segundos e posteriormente desligue por 2 segundos, repetindo-se este processo continuamente. Assinale a alternativa que indica CORRETAMENTE o código que deverá ser feito pelo desenvolvedor, conforme Oliveira e Zanetti (2015):

OLIVEIRA, C. L. V.; ZANETTI, H. A. P. Arduino descomplicado: Como elaborar projetos de eletrônica. Editora Érica. 1º Ed. 289 pg. 2015.

Alternativa A:
void setup () {
pinMode (6, INPUT) ;
}
void loop () {
analogStart (6,TURNON) ;
break (2000) ;
analogStart (6,TURNOF) ;
break (2000) ;
}
Alternativa B:
void main () {
pinMode (6, INPUT) ;
while () {
analogStart (6,TURNON) ;
timewait (2);
analogStart (6,TURNOF);
timewait (2);
}
}
Alternativa C:
void main () {
while () {
digitalWrite (6,HIGH) ;
timewait (2);
digitalWrite (6,LOW) ;
timewait (2);
}
}
Alternativa D:
voidsetup() {
pinMode (6,0UTPUT) ;
}
void loop () {
digitalWrite (6,HIGH) ;
delay (2000) ;
digitalWrite (6,LOW) ;
delay (2000) ;
}
Alternativa E:
void main () {
pinMode (6,INPUT) ;
while () {
analogStart (6,TURNON) ;
timewait (2000) ;
analogStart (6,TURNOF);
timewait (2000) ;
}
}
