Questão 2126641

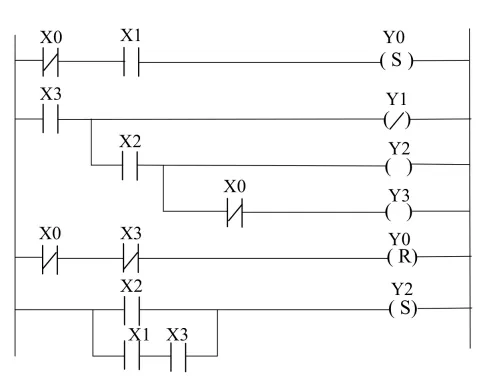

Na entrada do CLP existem 4 chaves (liga-desliga) denominadas ch0; ch1; ch2 e ch3 cujos estados (0; 1) são armazenados, respectivamente, nos endereços X0; X1; X2 e; X3. Por outro lado, na saída do CLP, existem 4 lâmpadas identificadas como L0; L1; L2 e; L3 cujos estados (0; 1) estão associados, respectivamente, aos endereços Y0; Y1; Y2 e; Y3. Os estados das quatro chaves estão indicados na “Tabela CLP – Estados Entrada”. Após a execução do programa Ladder, determine o resultado dos estados das lâmpadas representados na “Tabela CLP – Estados Saída”. Ressaltando que o estado “1” é ligado e “0” é desligado.
