Questão
ID 2126639Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

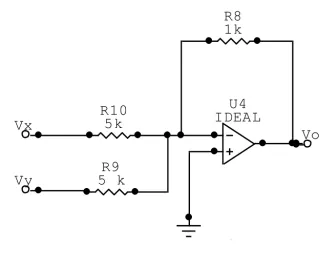

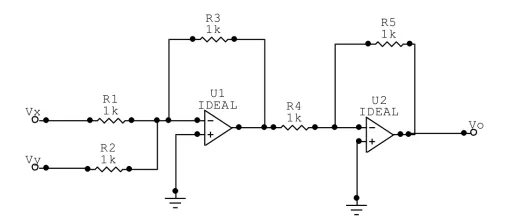

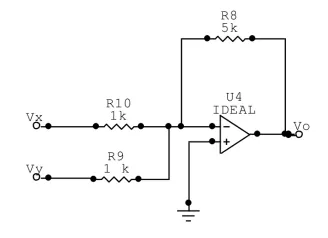

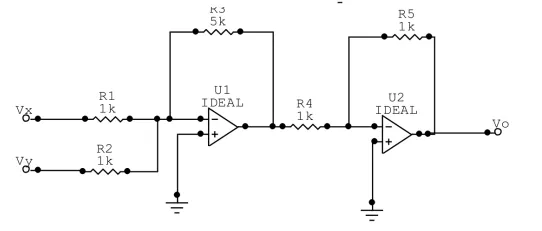

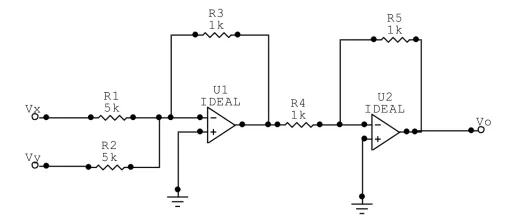

Um determinado sistema recebe dois sinais de tensão elétrica, Vx e Vy , em sua entrada, sendo a sua saída definida por Vo = 5 Vx + 5 Vy . Para a implementação física desse sistema, o engenheiro projetista utilizou amplificadores operacionais ideais e resistores de 1 KΩ e 5 KΩ. Assinale o circuito eletrônico que o engenheiro usou no projeto.
