Questão
ID 2126618Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2018 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

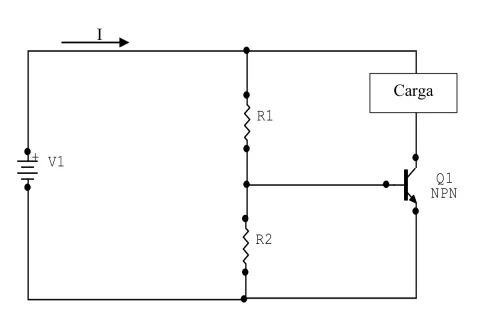

Considere que o divisor de tensão do circuito elétrico origina uma tensão elétrica base-emissor (VBE) de 0,7 V no transistor (Q1) para a respectiva corrente elétrica de base igual a 2,3 mA que, por sua vez, resulta uma corrente elétrica no coletor de Q1. Sendo Hfe = 100; R2 = 100 Ω e V1 = 10 V, determine a resistência R1 e a corrente elétrica I.
