Questão
ID 2125385Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2019 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

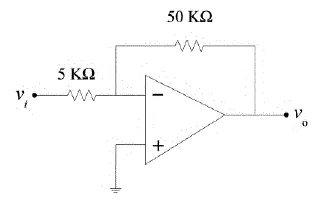

O amplificador operacional inversor mostrado na figura abaixo tem taxa de subida igual 0,5 V/μs. É aplicado em sua entrada um sinal de 2 V com uma determinada frequência (rd/s). O ganho de tensão do amplificador em dB (decibéis) e a máxima frequência que pode ser utilizada no sinal de entrada para evitar distorção na saída são, respectivamente:
