Questão
ID 2125381Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2019 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

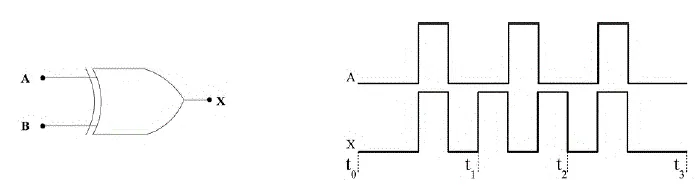

É dado o circuito lógico abaixo e as respectivas formas de ondas da entrada A e da saída X.
Assinale a alternativa CORRETA que corresponde à forma de onda do sinal da entrada B.
