Questão
ID 2125366Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2019 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

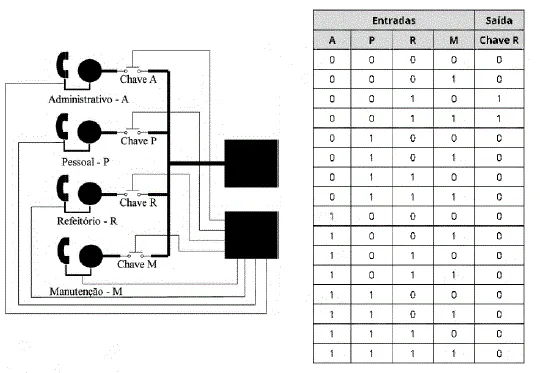

A figura abaixo ilustra de forma esquemática a conexão de 4 telefones à central de telefonia de um hospital. Essa conexão é realizada através de um circuito de controle. O telefone do setor Administrativo é designado pela entrada A; o telefone do setor de Pessoal é designado pela entrada P; o telefone do setor de Refeição é designado pela entrada R e o do setor de Manutenção é designado pela entrada M. Para A=P=R=M=1, significa solicitação de ligação telefônica e A=P=R=M=0, significa não solicitação de ligação telefônica. O circuito de controle obedece às seguintes prioridades:
- Telefone do setor Administrativo (A) → Prioridade 1.
- Telefone do setor de Pessoal (P) → Prioridade 2.
- Telefone do setor de Refeitório (R) → Prioridade 3.
- Telefone do setor de Manutenção (M) → Prioridade 4.
A tabela verdade abaixo mostra as combinações possíveis da saída designada por Chave R de acordo com sua prioridade. Assinale o item que corresponde à expressão lógica correta para a Chave R.
