Questão 2122678

Engenharia Elétrica e Engenharia Eletrônica · 2015

Questão

ID 2122678

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Controle Eletrônico de Máquinas Elétricas

Ano: 2015 Banca: INSTITUTO ACESSO Órgão: Colégio Pedro II

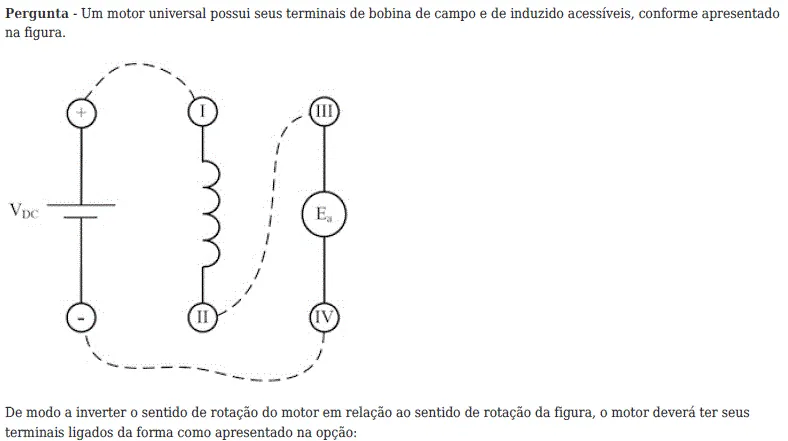

Alternativa A:
terminal positivo de Vdc conectado ao terminal I; terminal II conectado ao terminal IV; terminal III conectado ao terminal negativo de Vdc.
Alternativa B:
terminal positivo de Vdc conectado ao terminal I; terminal I conectado ao terminal III; terminal negativo de Vdc conectado ao terminal II; terminal II conectado ao terminal IV.
Alternativa C:
terminal positivo de Vdc conectado ao terminal II; terminal I conectado ao terminal IV; terminal III conectado ao terminal negativo de Vdc.
Alternativa D:
terminal positivo de Vdc conectado ao terminal IV; terminal negativo de Vdc conectado ao terminal I; terminal II conectado ao terminal III.
Alternativa E:
terminal positivo de Vdc conectado ao terminal II; terminal negativo de Vdc conectado ao terminal I; terminal I conectado ao terminal III; terminal II conectado ao terminal IV.
