Questão
ID 2119927Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5419 – Proteção Contra Descargas Atmosféricas
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul - Spgg

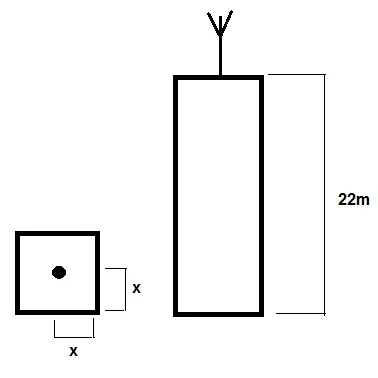

Conforme norma NBR 5419 para o projeto de SPDA, determine a área da construção do prédio protegida, sabendo que a altura da haste do para-raio Franklin que atende uma residência que requer nível de proteção IV é de 5m. A estrutura total tem 28m de altura e está instalada no topo do prédio, conforme figura abaixo.
Nível de Proteção | Ângulo de Proteção (a) em graus, em função da altura da ponta do captor em relação ao solo em metros. (b) | |||
h ≤ 20 | 20 < h ≤30 | 30 < h ≤ 45 | 45 < h ≤60 | |
IV | 55 | 45 | 35 | 25 |
III | 45 | 35 | 25 | a |
III | 35 | 25 | a | a |
I | 25 | a | a | a |
