Questão 2119920 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2022

Questão

ID 2119920

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul - Spgg

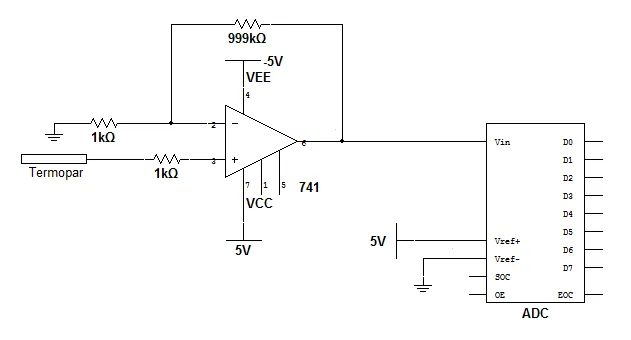

O circuito com AMPOP abaixo faz o condicionamento do sinal de um termopar. Com base na tabela de tensão em mV do termopar e no fato de que o circuito do amplificador está com o offset ajustado, determine o valor da temperatura percebida pelo termopar, sabendo que o conversor ADC encontrou nas saídas de D7 a D0 o valor de 00110011b.

ºC	0	1	2	3	4	5	6	7	8	9	10
0	0,000	0,039	0,078	0,117	0,156	0,195	0,234	0,273	0,312	0,352	0,391
10	0,391	0,431	0,470	0,510	0,549	0,589	0,629	0,669	0,709	0,749	0,790
20	0,790	0,830	0,870	0,911	0,951	0,992	1,033	1,074	1,114	1,155	1,196
30	1,196	1,238	1,279	1,320	1,362	1,403	1,445	1,486	1,528	1,570	1,612
40	1,612	1,654	1,696	1,738	1,780	1,823	1,865	1,908	1,950	1,993	2,036
50	2,036	2,079	2,122	2,165	2,208	2,251	2,294	2,338	2,381	2,425	2,468
60	2,468	2,512	2,556	2,600	2,643	2,687	2,732	2,776	2,820	2,864	2,909
70	2,909	2,953	2,998	3,043	3,087	3,132	3,177	3,222	3,267	3,312	3,358
80	3,358	3,403	3,448	3,494	3,539	3,585	3,631	3,677	3,722	3,768	3,814
90	3,814	3,860	3,907	3,953	3,999	4,046	4,092	4,138	4,185	4,232	4,279
100	4,279	4,325	4,372	4,419	4,466	4,513	4,561	4,608	4,655	4,702	4,750
