Questão
ID 2119919Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul - Spgg

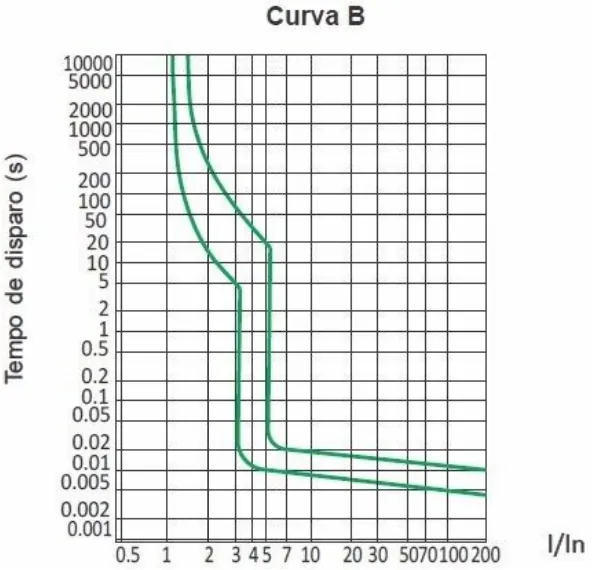

Observe o gráfico abaixo, que apresenta o comportamento de disparo de um disjuntor termomagnético acionando cargas resistivas. Considere que o disjuntor foi projetado para atender uma corrente nominal de 15 A. Para uma corrente de sobrecarga de 30 A, determine o tempo de atuação do disjuntor.
