Questão
ID 2119912Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul - Spgg

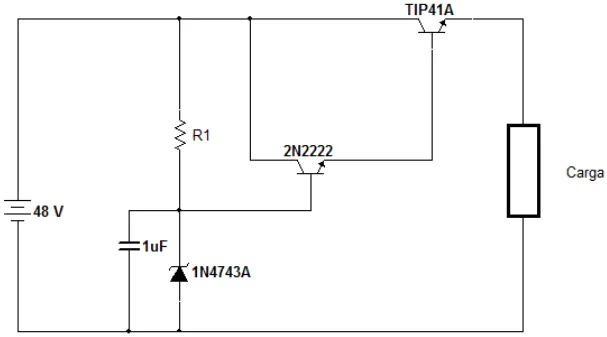

Para o circuito do regulador linear em malha aberta abaixo, determine o valor máximo de R1 de modo que o regulador tenha capacidade de fornecer pelo menos 10A para a carga. Para o zener operar adequadamente, é necessário uma corrente de 70 mA. O transistor 2N2222 apresenta um β1 de 50 e o transistor TIP41 um β2 de 20. A fonte apresenta uma tensão de 48V ± 10%. Tensão do zener de 13 V.
