Questão
ID 2119905Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Secretaria de Planejamento, Governança e Gestão do Rio Grande do Sul - Spgg

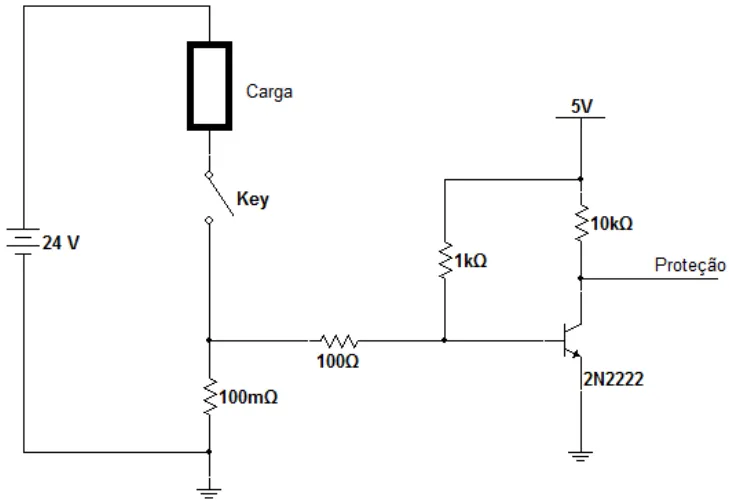

O circuito da figura a seguir é um detector de sobrecorrente na chave (Key) em função da impedância da carga. Determine a corrente mínima na carga necessária para que o circuito acione a saída de "Proteção" em nível baixo (tensão próxima de 0V). Considere a tensão Vbe do transistor em 0,6V.
