Questão
ID 2117915Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

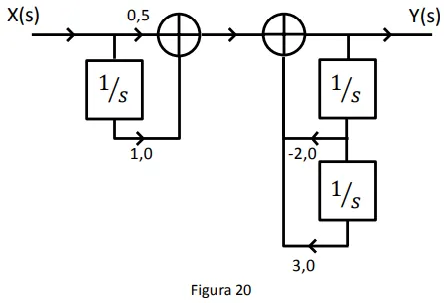

Observe o diagrama representado na Figura 20
É correto afirmar que o diagrama corresponde à realização, em forma direta, de um sistema LTI. Qual a ordem e a expressão da função de transferência \(H(s)=Y(s)/X(s)\) ?
