Questão 2117900

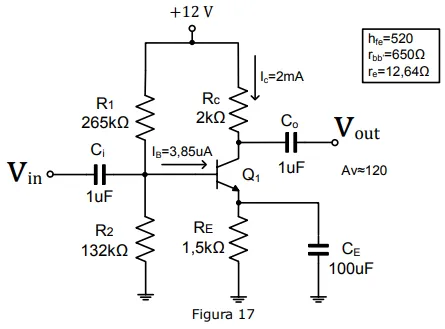

A Figura 17 representa um amplificador de baixo ruído transistorizado, na configuração emissor-comum, que deve amplificar um sinal com largura de banda de 5 kHz. Consideramos, na entrada do amplificador, fontes de ruído que não são correlacionadas, como o ruído shot de I_c através de r_e com \(e_n=r\ e\sqrt{2ql_c}\) , o ruído Johnson em rbb’ com \(e_n=\sqrt{4kTr_{bb},}\) , o ruído Johnson em Rc com \(e_n=\frac{\sqrt{4kTR_c}}{A_v}\) e o ruído shot de I_B através de r_bb’ com \(e_n=r_{bb},\sqrt{2ql_B}\) . Outras fontes de ruído, que são insignificantes, podem ser desprezadas.

Sendo e_n a densidade da tensão de ruído e v_n a tensão RMS de ruído, dada por \(v_n=e_n.\sqrt{B}\) , onde B é a largura de banda em Hz, k é a constante de Boltzmann, q é a carga do elétron, T é a temperatura absoluta em Kelvin.

Considerando \(k=1,38\ .\ 10^{^{-23}}J\\) \(/K, T = 293K\) e \(q=1,6.10^{^{-19}}C\) , qual é o valor da tensão RMS de ruído, \(V_n\) , na entrada do amplificador?
