Questão
ID 2117897Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

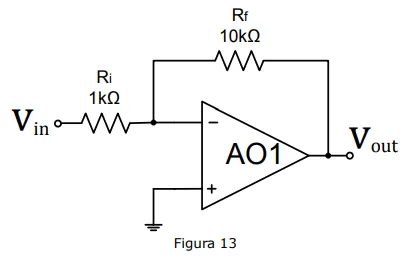

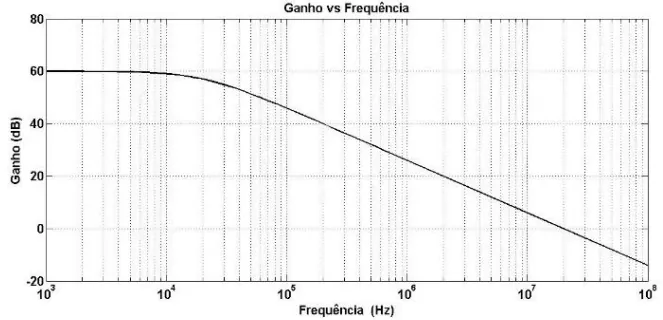

Observe a Figura 13, a qual apresenta um circuito amplificador. O gráfico abaixo, por sua vez, apresenta a resposta em frequência do amplificador operacional, AO1.
Um sinal de entrada Vin pode ser amplificado com o ganho definido no circuito até qual frequência?
