Questão
ID 2117883Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

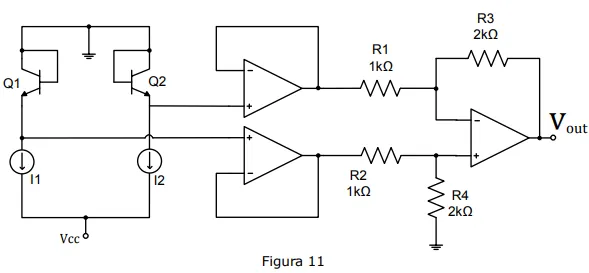

Observe o circuito representado na figura 11, em que os transistores Q1 e Q2 estão sendo usados como sensor de temperatura.
Sabendo-se que Q2 é mantido a 25 ºC, que Q1 está a 50 ºC, que I1 = I2 e que a expressão para VBE é dada por \((T)=0,59V\) \(- (2mV/°C)(T-25°C)\) , a tensão Vout é
