Questão
ID 2117881Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

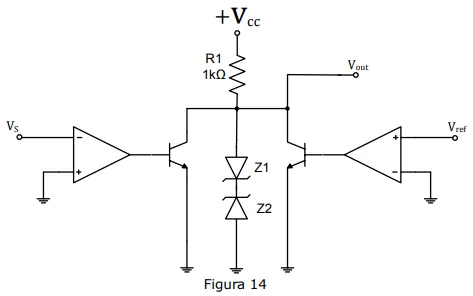

Observe a Figura 14, onde os sinais VREF e VS são duas ondas senoidais, de mesma frequência.
Qual é o gráfico que melhor representa os sinais VREF, VS e Vout?
