Questão
ID 2117879Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

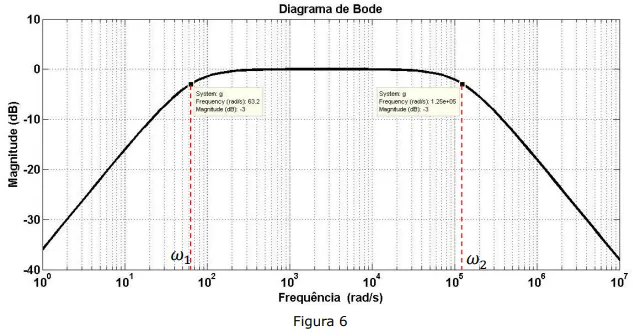

O gráfico da Figura 6 apresenta a resposta em frequência de um filtro passivo.

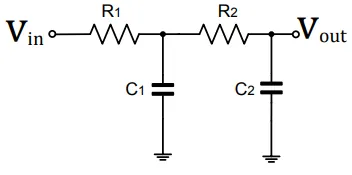

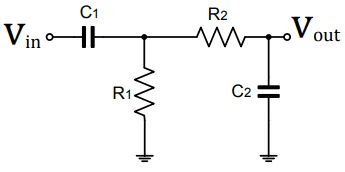

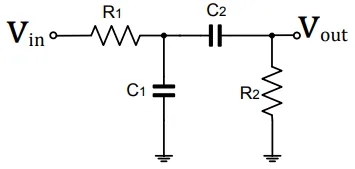

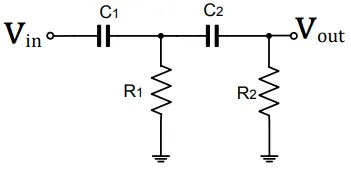

O circuito e as características que geram essa resposta em frequência, são:
