Questão
ID 2117870Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

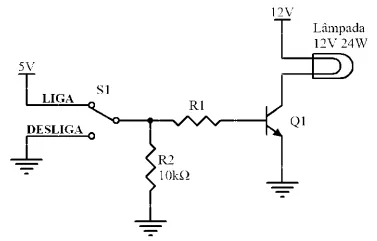

O circuito a representado na figura ao lado aciona a lâmpada quando a chave S1 estiver na posição “LIGA” e desliga a lâmpada quando a chave S1 estiver na posição “DESLIGA”. Considere a lâmpada de 12V e 24W de potência, o transistor com ganho βCC = 100, a tensão de condução direta da junção entre base e emissor do transistor VBE = 0,7 V e a tensão de saturação entre coletor e emissor do transistor VCESAT = 0V.
O maior valor do resistor R1 que pode ser usado, para o correto funcionamento do circuito, é:
