Questão
ID 2117266Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

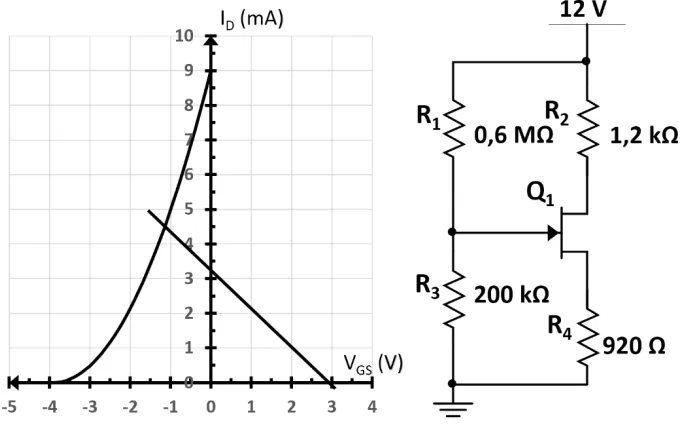

Considere o circuito e a sua curva de transferência respectiva, representados na figura abaixo, são:
O valor da tensão medida no terminal de DRENO (VD) e a da diferença de potencial entre os pinos de GATE e SUPRIDOURO (VGS), são, respectivamente,
