Questão
ID 2114436Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2019 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Estadual de Campinas

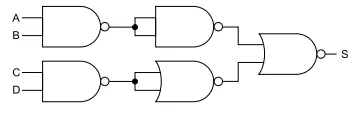

Analise o circuito digital a seguir, composto por portas lógicas.
Assinale a alternativa que relaciona corretamente a saída S com as entradas A, B, C e D.
