Questão
ID 2114410Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2019 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Estadual de Campinas

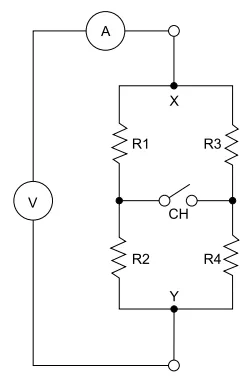

O circuito a seguir possui um voltímetro e um amperímetro, ambos considerados ideais. R2 = 1 ? e R4 = 3 ? .
Foram efetuadas medições em duas condições: • CH aberta: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A. • CH fechada: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A.
Nessas condições, tem-se que
Foram efetuadas medições em duas condições: • CH aberta: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A. • CH fechada: leitura do voltímetro = 6 V, leitura do amperímetro = 2 A.
Nessas condições, tem-se que
