Questão
ID 2113562Disciplina: Engenharia Mecatrônica
Assunto: Minimização de Funções Lógicas
Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

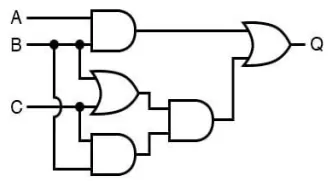

Todo circuito lógico possui sua expressão booleana, que pode ser obtida através do circuito ou pela tabela-verdade do problema. A expressão booleana ainda pode ser reduzida a um menor número de termos e variáveis. Isso é feito através de técnicas de simplificação de circuitos lógicos. Marque a alternativa que apresenta um circuito com um menor número de portas, equivalente ao representado na figura a seguir:
