Questão
ID 2113372Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

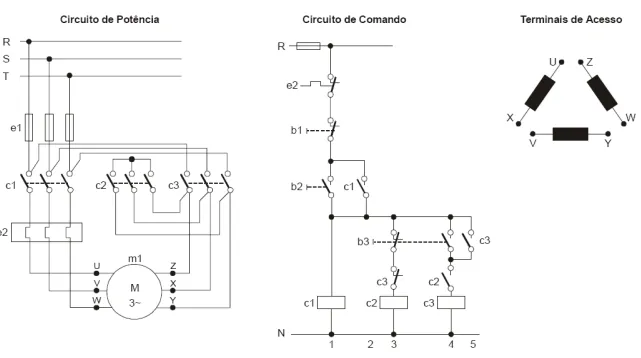

Os esquemas abaixo representam os circuitos de potência e de comando para acionamento de um motor de indução trifásico gaiola de esquilo através de comutação estrela-triângulo. A representação dos terminais de acesso desse motor também é mostrada abaixo:
Ao avaliar o circuito de potência juntamente ao circuito de comando e a representação dos terminais de acesso, conclui-se que se os contatores ....I.... estiverem acionados simultaneamente com o contator ....II.... desacionado, o motor operará na configuração ....III.... Se os contatores ....IV.... estiverem acionados simultaneamente com o contator ....V.... desacionado, o motor operará na configuração ....VI....
As lacunas I, II, III, IV, V e VI são CORRETAMENTE preenchidas, nessa ordem, com as informações expressas em:
