Questão 2113075

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2113075

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

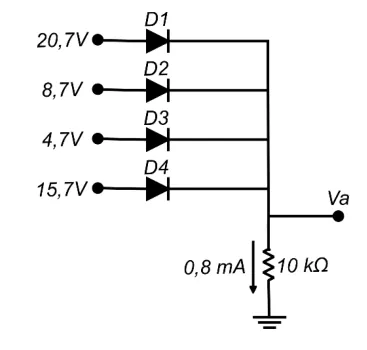

Para responder à questão, considere que a queda de tensão no diodo é de 0,7 V. Agora, verificando o circuito, pode-se afirmar que:

Alternativa A:
O circuito equivale à uma porta lógica “E”, e todos os diodos estão funcionando corretamente.
Alternativa B:
Somente o diodo D1 está danificado (aberto), e o circuito equivale à uma porta lógica “OU”.
Alternativa C:
A porta lógica “OU” representada no circuito está com os diodos D1 e D4 danificados (abertos).
Alternativa D:
Se todos os diodos estiverem funcionando corretamente, o valor de Va será de 15 V.
Alternativa E:
Todos os diodos estão danificados (abertos) e o circuito equivale a uma porta lógica “E”.
