Questão 2111930 de Engenharia Elétrica e Engenharia Eletrônica - IF/ES 2019

Questão

ID 2111930

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2019 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

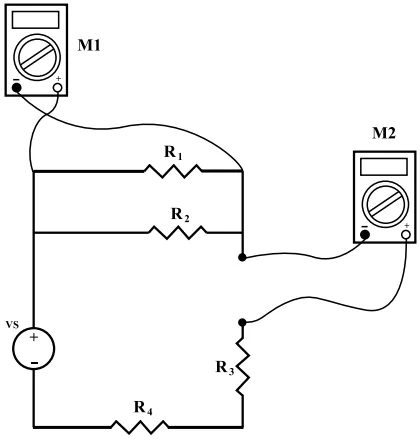

Um aluno solicitou a ajuda de um técnico para auxiliá-lo na utilização de dois multímetros para medir tensão e corrente em um circuito puramente resistivo. O aluno estava utilizando os multímetros M1 e M2 conforme a Figura 5 abaixo. O que se pode concluir acerca da utilização dos multímetros?

Alternativa A:
O multímetro M1 está medindo a tensão no paralelo entre R1 e R2 e sua polaridade está correta. Já o multímetro M2 está medindo a corrente que passa por R1 e sua polaridade está invertida.
Alternativa B:
O multímetro M1 está medindo a tensão no paralelo entre R1 e R2 e sua polaridade está correta. Já o multímetro M2 está medindo a corrente total do circuito e sua polaridade está invertida.
Alternativa C:
O multímetro M1 está medindo a tensão no paralelo entre R1 e R2 e sua polaridade está invertida. Já o multímetro M2 está medindo a corrente que passa por R3 e R4 e sua polaridade está invertida.
Alternativa D:
O multímetro M1 está medindo a corrente no paralelo entre R1 e R2 e sua polaridade está invertida. Já o multímetro M2 está medindo a corrente total do circuito e sua polaridade está correta.
Alternativa E:
O multímetro M1 está medindo a corrente no paralelo entre R1 e R2 e sua polaridade está invertida. Já o multímetro M2 está medindo a corrente que passa pela associação em série de R3 e R4 e sua polaridade está correta.
