Questão
ID 2111923Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2019 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

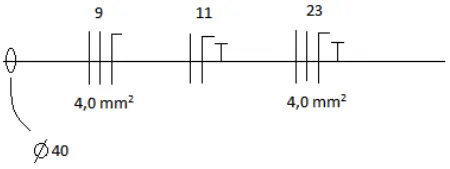

A NBR 5444 estabelece a padronização dos símbolos gráficos utilizados em projetos de instalações elétricas prediais. Na Figura 8 abaixo, há um trecho de uma planta onde se destaca parte da simbologia atual empregada. Com base na citada NBR, no diagrama e no que ele representa, é CORRETO afirmar que:
Figura 8
