Questão
ID 2111915Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2019 Banca: IF/ES Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

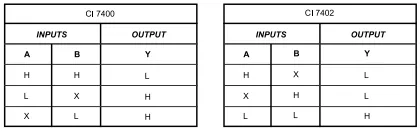

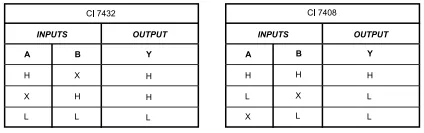

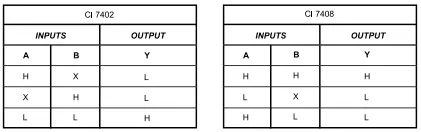

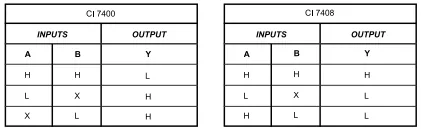

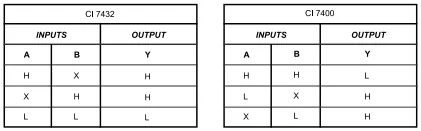

As portas lógicas NAND e NOR são consideradas portas universais. Isso se deve ao fato de que em combinações apropriadas podem ser usadas para implementar cada uma das outras operações booleanas conhecidas. Assim, quando solicitado, um técnico foi verificar se tais portas estavam disponíveis no estoque e acabou encontrando alguns Circuitos Integrados (CIs) da família TTL. De acordo com informações das tabelas verdades (Function Table), presentes nos datasheets dos componentes, assinale qual alternativa contém, SOMENTE, as portas solicitadas.
(OBS: “H” -> HIGH (sinal alto) / “L” -> LOW (sinal baixo) / “X” -> Don’t care (não importa)).
