Questão
ID 2111432Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)
Ano: 2019 Banca: FGV - Fundação Getúlio Vargas Órgão: Defensoria Pública do Estado do Rio de Janeiro

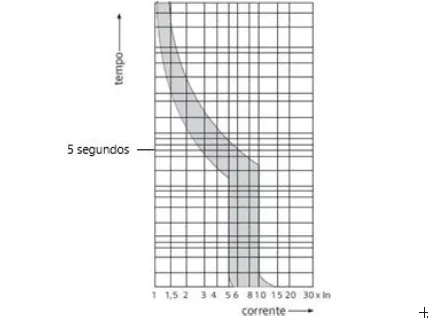

A figura abaixo apresenta a curva de um disjuntor de proteção de um circuito terminal em uma instalação elétrica com esquema de aterramento TN.
O usuário dessa instalação foi submetido a um choque indireto. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 5 segundos.
Sabendo-se que o disjuntor é de 20 A, para que o usuário fique protegido, a corrente de falta deve ser pelo menos igual a:
