Questão 2111392

Engenharia Mecatrônica · 2019

Questão

ID 2111392

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2019 Banca: FGV - Fundação Getúlio Vargas Órgão: Defensoria Pública do Estado do Rio de Janeiro

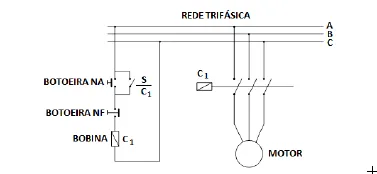

A figura abaixo apresenta um esquema típico de acionamento de um motor.

A respeito desse esquema, analise as afirmativas a seguir.

I. O motor é ligado pela botoeira NA.

II. A chave S é responsável por manter o motor ligado após o acionamento da chave NF.

III. A botoeira NA é responsável por selar a conexão realizada pela chave S.

Está correto somente o que se afirma em:
