Questão
ID 2102765Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2018 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa de Rondônia
Você é o engenheiro responsável pela elaboração do projeto da malha de aterramento de uma subestação.

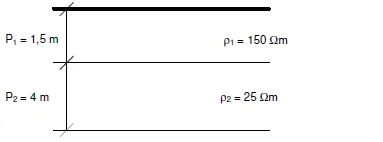

Medidas realizadas em campo chegaram a um modelo de solo estratificado, conforme mostra a figura 1.
Sabendo-se que a haste a ser empregada no aterramento tem 2 m de comprimento, a resistividade aparente do solo, em Ω.m, é
