Questão
ID 2102762Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2018 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa de Rondônia
Na análise de sistemas de potência, a representação de grandezas por unidade permite simplificações consideráveis nos cálculos e na visualização de suas faixas de variação.

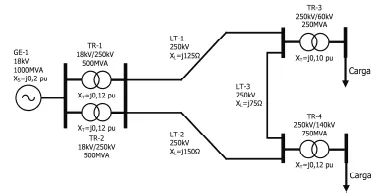

A figura a seguir apresenta o diagrama unifilar de um sistema de potência, em que as respectivas impedâncias estão especificadas na base própria de cada equipamento.
Caso essas impedâncias fossem representadas em p.u., em uma única base de potência de 100MVA, os valores das impedâncias do GE-1, TR-4 e LT-3 seriam, respectivamente,
