Questão
ID 2102756Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Proteção de Máquinas Elétricas, Transformadores, Barramentos e Linhas
Ano: 2018 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa de Rondônia
Os relés são dispositivos de proteção utilizados em sistemas elétricos capazes de implementar diversas lógicas e princípios de proteção.

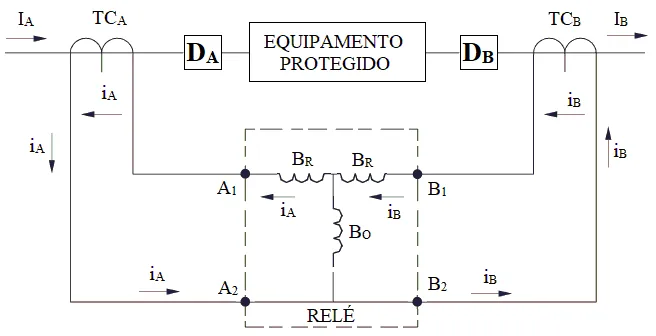

Considere o relé com o seguinte esquema de proteção
em que:
DA e DB representam disjuntores;
TCA e TCB são transformadores de corrente;
IA e IB são correntes de linha;
iA e iB são correntes no secundário dos TCA e TCB, respectivamente;
BR e BO são bobinas de restrição e operação, respectivamente; e
A1, A2, B1 e B2 são terminais do relé.
Esse relé implementa uma proteção do tipo
