Questão
ID 2102744Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2018 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa de Rondônia
Um engenheiro recebeu a tarefa de projetar um circuito de fade-out da iluminação interna de um carro. O fade-out consiste em um circuito RC série projetado de tal forma que, quando se liga ou desliga a iluminação, ocorre a variação gradual da tensão e, por conseguinte, da luminosidade.
Para ter um funcionamento adequado este circuito deve permitir a variação total da tensão nos terminais da lâmpada, quando ligado ou desligado, em cerca de 1s, caso contrário o efeito na luminosidade não é perceptível ou se torna longo demais.

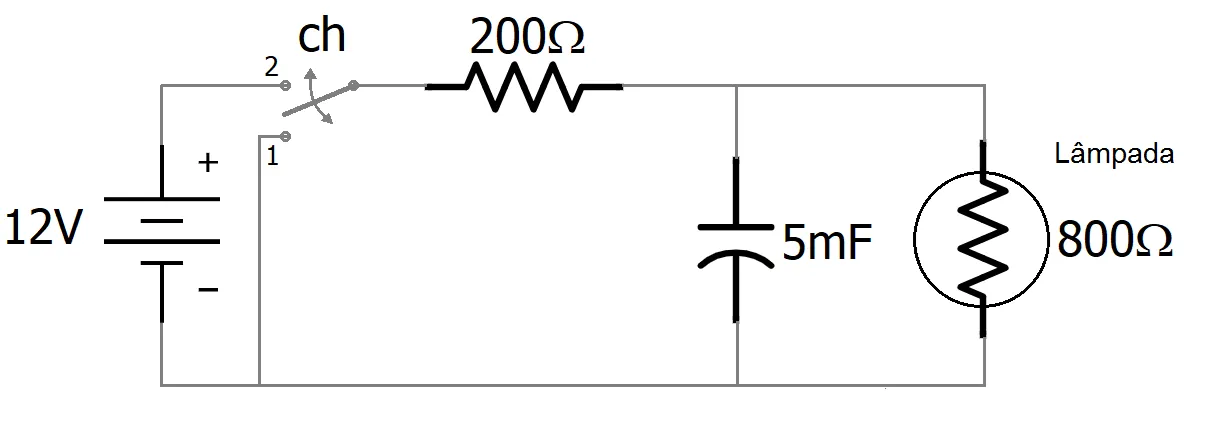

A figura a seguir mostra o circuito projetado, em que a lâmpada é modelada como um resistor e está conectada em paralelo com um capacitor.
Considere os valores de componentes mostrados na figura e que a chave ch permanece na posição 2 por um longo tempo.
Quando a chave ch é colocada na posição 1, pode-se concluir que a resposta da tensão nos terminais da lâmpada é
