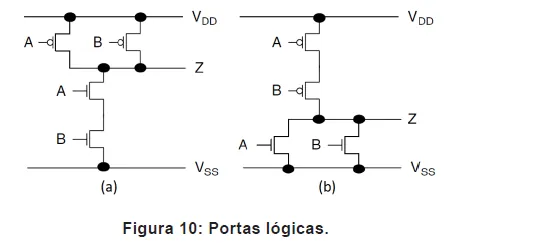

Com base na Figura 10 e no conhecimento de portas lógicas em eletrônica digital, assinale a alternativa correta.

Alternativa A: A Figura 10 apresenta em (a) o diagrama esquemático de uma porta OR e em (b) o diagrama
esquemático de uma porta NOR.
Alternativa B: A Figura 10 apresenta em (a) o diagrama esquemático de uma porta NOR e em (b) o diagrama
esquemático de uma porta XOR.
Alternativa C: A Figura 10 apresenta em (a) o diagrama esquemático de uma porta NAND e em (b) o diagrama
esquemático de uma porta NOR.
Alternativa D: A Figura 10 apresenta em (a) o diagrama esquemático de uma porta AND e em (b) o diagrama
esquemático de uma porta NOR.
Alternativa E: A Figura 10 apresenta em (a) o diagrama esquemático de uma porta AND e em (b) o diagrama
esquemático de uma porta XOR.
