Questão
ID 2099291Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2018 Banca: Instituto AOCP Órgão: Instituto Técnico-Científico de Perícia do Rio Grande do Norte

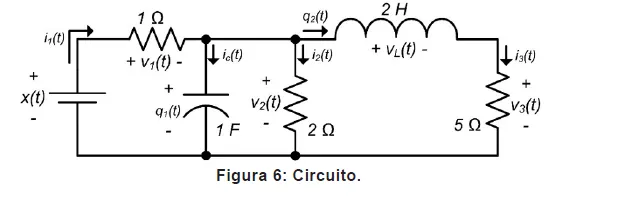

Assinale a alternativa que apresenta as equações de estado que representam o circuito da Figura 6, considerando as variáveis de estado como sendo a tensão q1(t) (sobre o capacitor) e a corrente q2(t) (que circula pelo indutor).
