Questão 2099280

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2099280

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2018 Banca: Instituto AOCP Órgão: Instituto Técnico-Científico de Perícia do Rio Grande do Norte

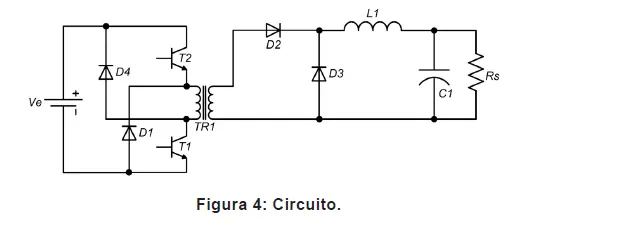

Considerando a Figura 4, assinale a alternativa correta em relação aos conversores CC-CC.

Alternativa A: A operação desse conversor Push-Pull, mostrado na Figura 4, consiste na saturação dos dois
transistores T1 e T2 em tempos diferentes com intervalo de 0,15 T (tempo morto) entre o acionamento
de cada um individualmente.
Alternativa B: A Figura 4 mostra um conversor flyback operando em regime permanente de carga.
Alternativa C: A Figura 4 apresenta um conversor meia ponte operando em regime descontín uo de corrente.
Alternativa D: O O circuito da Figura 4 apresenta um conversor Forward a dois transistores, em que o transistor T2
e os diodos D1 e D4 fazem com que não seja necessária a implementação de um enrolamento de
desmagnetização, pois o próprio enrolamento do primário do tran sformador realiza essa tarefa.
Alternativa E: O circuito apresentado na Figura 4 mostra um conversor buck-boost de dois transistores operando em
regime contínuo de corrente, em que cada transistor deve ser saturado e cortado simultaneamente.
