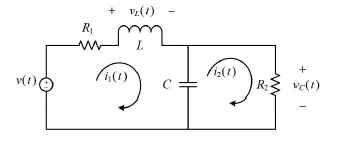

No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de tensão de amplitude A aplicado em um instante t 0 , e i 1 (t) e i 2 (t) são correntes de malha. Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais, assinale a opção correta.

Em regime permanente, a corrente i 2 (t) é igual a A/R 2 .

A relação v(t) R 2 i 2 (t) = R 1 i 1 (t) + L[di 1 (t)/dt] está correta para o circuito apresentado.

Se, antes do instante t 0 , o indutor L e o capacitor C estivessem sem energia armazenada, então, imediatamente após o instante t 0 , a tensão v c (t) teria assumido transitoriamente o valor A.

Em regime permanente, a energia elétrica armazenada no capacitor será CA 2 /2.

A potência elétrica dissipada no indutor é R 1 i 1 2 (t).

Questão 2094574

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2094574

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2018 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Federal de Educação, Ciência e Tecnologia Fluminense

No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de tensão de amplitude A aplicado em um instante t₀, e i₁(t) e i₂(t) são correntes de malha.

Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais, assinale a opção correta.

Alternativa A: Em regime permanente, a corrente i₂(t) é igual a A/R₂.
Alternativa B: A relação v(t) R₂i₂(t) = R₁i₁(t) + L[di₁(t)/dt] está correta para o circuito apresentado.
Alternativa C: Se, antes do instante t₀, o indutor L e o capacitor C estivessem sem energia armazenada, então, imediatamente após o instante t₀, a tensão v_c(t) teria assumido transitoriamente o valor A.
Alternativa D: Em regime permanente, a energia elétrica armazenada no capacitor será CA²/2.
Alternativa E: A potência elétrica dissipada no indutor é R₁i₁ ²(t).
