Questão 2091944

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 2091944

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2024 Banca: UNIFAL - Universidade Federal de Alfenas Órgão: Universidade Federal de Alfenas

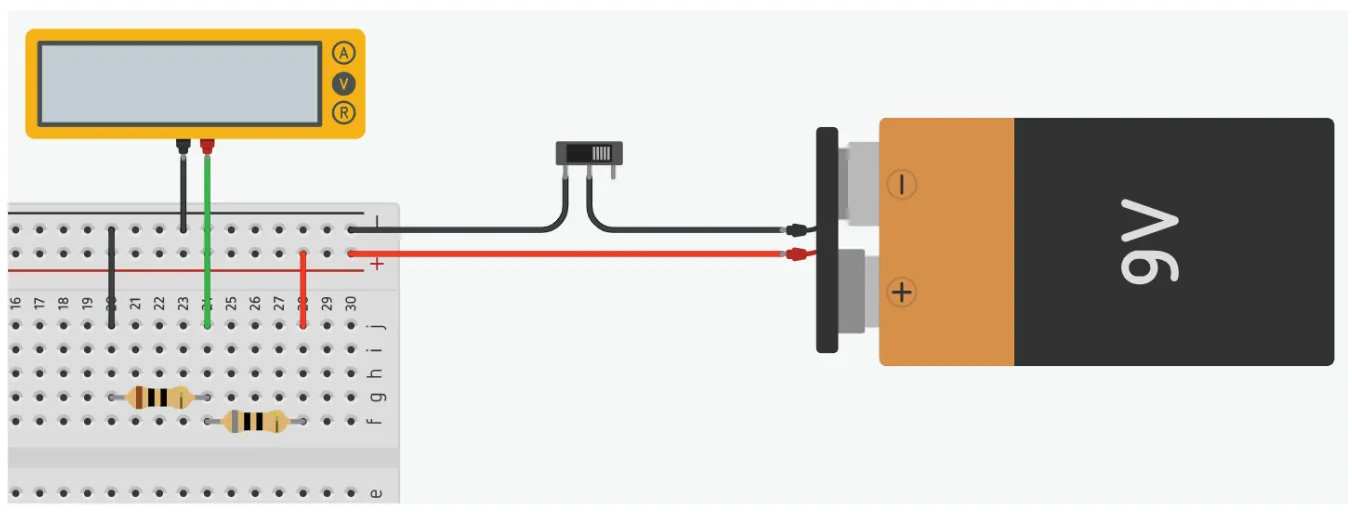

Um estudante montou um circuito em uma protoboard ligando uma bateria de V = 9V a dois resistores de ¼ de potência em série, um de R1 = 5 Ω e outro de R2 = 40 Ω. Um voltímetro foi ligado em paralelo com R2. Uma chave deslizante foi instalada por questões de segurança. O estudante solicitou ao técnico de laboratório para verificar o circuito e saber se o mesmo pode ser ligado.

Fonte: https://www.tinkercad.com

Assinale a alternativa que apresenta a resposta mais adequada para este estudante.

Alternativa A:
O estudante deve ligar o voltímetro em série com os resistores para esta montagem fazer sentido.
Alternativa B:
O estudante pode ligar o circuito sem preocupações em danificar algum componente ou instrumento, mesmo em tempos longos. Certamente, o estudante irá observar uma tensão estável de 8,0V no display do voltímetro.
Alternativa C:
O estudante não pode ligar o circuito e o mesmo deve ser redimensionado, pois os resistores R1 e R2 poderão queimar.
Alternativa D:
O estudante não pode ligar o circuito e o mesmo deve ser redimensionado, pois o resistor R2 pode queimar.
