Questão 2091933

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 2091933

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2024 Banca: UNIFAL - Universidade Federal de Alfenas Órgão: Universidade Federal de Alfenas

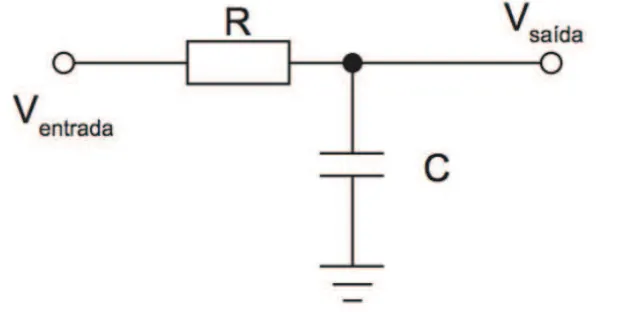

O circuito da figura a seguir possui uma tensão alternada de entrada V_entrada, uma tensão de saída V_saída, um resistor R e um capacitor C.

Fonte: FIALHO, Arivelto Bustamante. Instrumentação industrial: conceitos, aplicações e análises. 7. ed. São Paulo: Erica, 2010

Assinale a opção que apresenta a afirmação CORRETA sobre este circuito.

Alternativa A:
Trata-se de um circuito amplificador e o fator de ganho é dado por \(A=\ \frac{1}{2\pi RC}.\)
Alternativa B:
Trata-se de um circuito passa-baixa e é utilizado com filtro analógico. Sua frequência de corte é igual a \(f_c=\ \frac{1}{2\pi RC}.\)
Alternativa C:
Trata-se de um circuito passa-alta e é utilizado com filtro analógico. Sua frequência de corte é igual \(f_c=\ \frac{1}{2\pi RC}.\)
Alternativa D:
Trata-se de um circuito de acoplamento entre a entrada e saída e possui tempo de resposta de \(\tau=RC.\)
