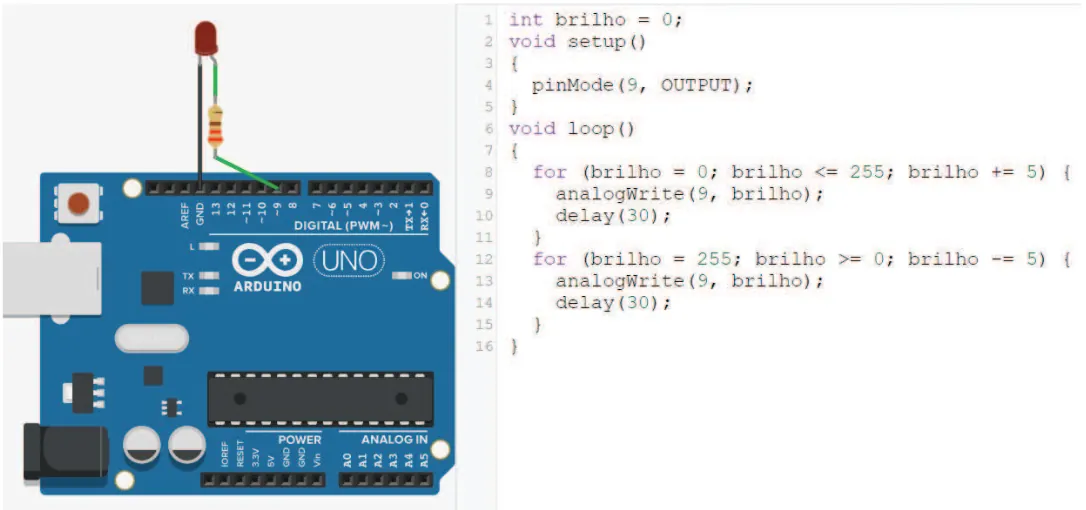

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 9 desta placa é uma saída PWM e está conectada a um resistor de R = 220Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O código apresentado na figura foi carregado no microcontrolador da placa.

Fonte: https://www.tinkercad.com

NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Analise este sistema composto por esta montagem e programação e assinale a afirmação INCORRETA.

Alternativa A:
O comando analogWrite (9,brilho) tem a função de ler uma grandeza analógica no pino 9 e armazenar/escrever este valor na variável “brilho”.
Alternativa B:
O LED irá acender aumentando o seu brilho gradativamente, e depois, apagar diminuindo seu brilho gradativamente.
Alternativa C:
PWM (Pulse Width Modulation), ou Modulação por Largura de Pulso, é uma técnica que envolve a variação da largura dos pulsos em um sinal elétrico e pode ser utilizado como conversor de potência.
Alternativa D:
O terminal 9 onde o LED está conectado é uma saída PWM, assim como os terminais 3, 5, 6, 10 e 11.
