Questão
ID 2091908Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: UNIFAL - Universidade Federal de Alfenas Órgão: Universidade Federal de Alfenas

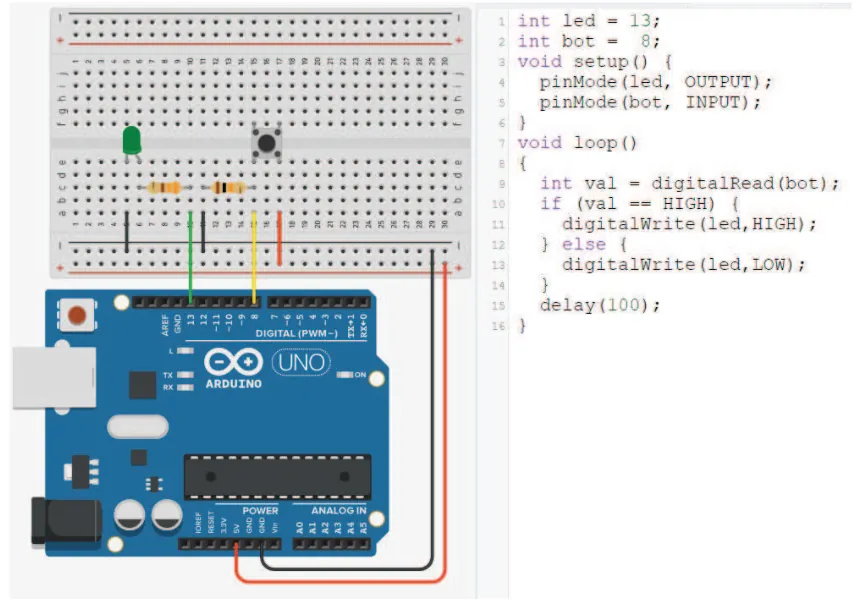

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 13 desta placa está conectada a um resistor de R1 = 330Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O terminal 8 está conectado a um dos terminais de um botão normalmente aberto e a um resistor de R2 = 10kΩ conectado ao terminal GND (terra). O outro terminal do botão está conectado a uma trilha com alimentação de 5V da placa Arduino. O código apresentado na figura foi carregado no microcontrolador da placa.
Fonte: https://www.tinkercad.com
NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.
Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:
