Questão 2091221

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2091221

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)

Ano: 2018 Banca: UFRPE - Universidade Federal Rural de Pernambuco Órgão: Superintendência de Gestão de Pessoas

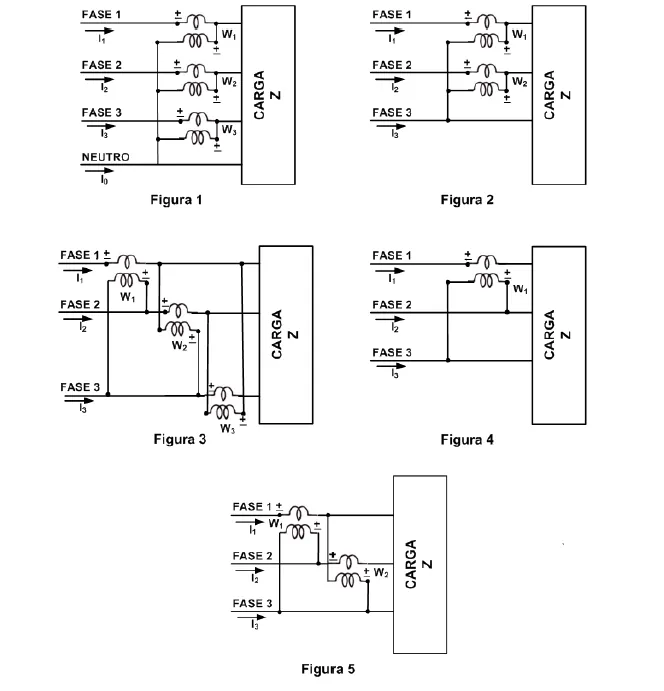

Sobre os métodos de medição de potência, assinale a alternativa correta.

Alternativa A: A figura 1 mostra o método dos três wattímetros para medição de potência ativa com a utilização de transformadores de instrumentos.
Alternativa B: A figura 2 apresenta o método dos dois wattímetros para medição de potência reativa sem a utilização de transformadores de instrumentos.
Alternativa C: A figura 3 apresenta o método dos wattímetros para medição da potência ativa com a utilização de transformadores de instrumentos.
Alternativa D: A figura 4 apresenta montagem para medição da potência ativa em circuitos trifásicos.
Alternativa E: A figura 5 apresenta montagem para medição reativa, apenas em circuitos trifásicos.
