Questão 2091179

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2091179

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Teoremas: Superposição, Thévenin, Norton

Ano: 2018 Banca: UFRPE - Universidade Federal Rural de Pernambuco Órgão: Superintendência de Gestão de Pessoas

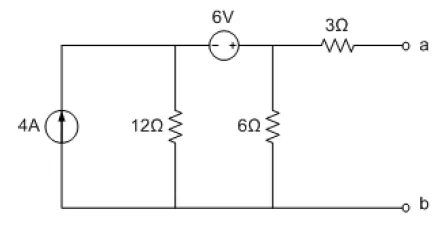

Dado o circuito em corrente contínua linear indicado pela figura abaixo:

É correto afirmar que:

Alternativa A: o circuito equivalente é uma fonte de corrente de 18A ligada em série com a resistência equivalente de 3,5
Alternativa B: o circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência de 3,5 e a máxima transferência de potência ocorre quando uma carga resistiva de 14 é ligada aos terminais ab.
Alternativa C: o circuito equivalente é uma fonte de tensão de 18V ligada em paralelo com uma resistência de 7 e a máxima transferência de potência ocorre quando uma carga resistiva de 3,5é ligada aos terminais ab.
Alternativa D: o circuito equivalente é uma fonte de corrente de 18A ligada em série com uma resistência equivalente de 9.
Alternativa E: o circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência equivalente de 7 e a máxima transferência de potência ocorre quando uma carga resistiva de 7 é conectada aos terminais ab.
