Questão 2090901

Observe a figura e responda às próximas três questões, respeitando o que estabelece a ABNT.

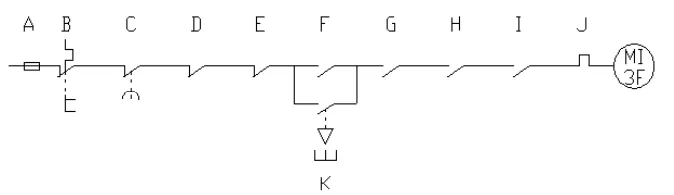

A figura a seguir é um diagrama unifilar, de força, com elementos de proteção e comando de um motor de indução trifásico. Todos os elementos estão em perfeito estado de funcionamento.

As letras de A até K identificam componentes de uma instalação elétrica industrial.

Sobre a função dos contatos fechados, analise os itens a seguir:

I. D é um contato temporizado com retardo de tempo para abertura.

II. B abrirá, caso haja uma sobre carga no eixo do motor.

III. E tem a função de desligar, a contactora do motor, em caso de emergência.

Está correto o que se afirma em
